液位傳感器(靜壓液位計/液位變送器/液位傳感器/水位傳感器)是一種測量液位的壓力傳感器。靜壓投入式電子液位傳感器(液位計)是基于所測液體靜壓與該液體的高度成比例的原理,采用國外先進的隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器,將靜壓轉換為電信號,再經過溫度補償和線性修正,轉化成標準電信號(一般為4~20mA/1~5VDC)。
液位變送器常見的三種分類
(1)靜壓式液位傳感器 利用液體靜壓力的測量原理工作,它一般選用硅壓力傳感器將測量到的壓力轉換成電信號,再經放大電路放大和補償電路補償,最后以4~20mA或0~10mA電流方式輸出。
(2)浮球式液位傳感器(浮球液位感應開關)由磁性浮球、測量導管、信號單元、電子單元、接線盒及安裝件組成,一般磁性浮球的比重小于0.5,可漂于液面之上并沿測量導管上下移動,導管內裝有測量元件,它可以在外磁作用下將被測液位信號轉換成正比于液位變化的電阻信號,并將電子單元轉換成4~20mA或其它標準信號輸出。 液位傳感器為模塊電路,具有耐酸、防潮、防震、防腐蝕等優點,電路內部含有恒流反饋電路和內保護電路,可使輸出最大電流不超過28mA,因而能夠可靠地保護電源并使二次儀表不被損壞。
(3)浮筒式液位傳感器是將磁性浮球改為浮筒,液位傳感器是根據阿基米德浮力原理設計的。浮筒式液位變送器是利用微小的金屬膜應變傳感技術來測量液體的液位、界位或密度的,它在工作時可以通過現場按鍵來進行常規的設定操作。
燁立液位變送器主要性能參數
量程范圍:0~1~100m 水柱
壓力類型:表壓
供電電源:12~24VDC
輸出信號:4-20mA、0-5V、0-10V
補償溫度:0~60℃
介質溫度:0~40℃
儲存溫度:0~30℃
零點溫度漂移:0.5%FS(max)
靈敏度溫度漂移:0.5%FS(max)
防護等級:IP68
壓力過載:200%FS
機械震動:20g(20-5000HZ)
綜合精度:0.5級(典型)0.2級
長期穩定性:±0.2%FS/年
采樣時間:1秒鐘20次
絕緣:100MΩ/250VDC
材質:接線盒低銅鋁合金;液位探頭全不銹鋼;電纜材質聚氨酯導線
介質兼容: 與316L不銹鋼兼容的各種流質介質

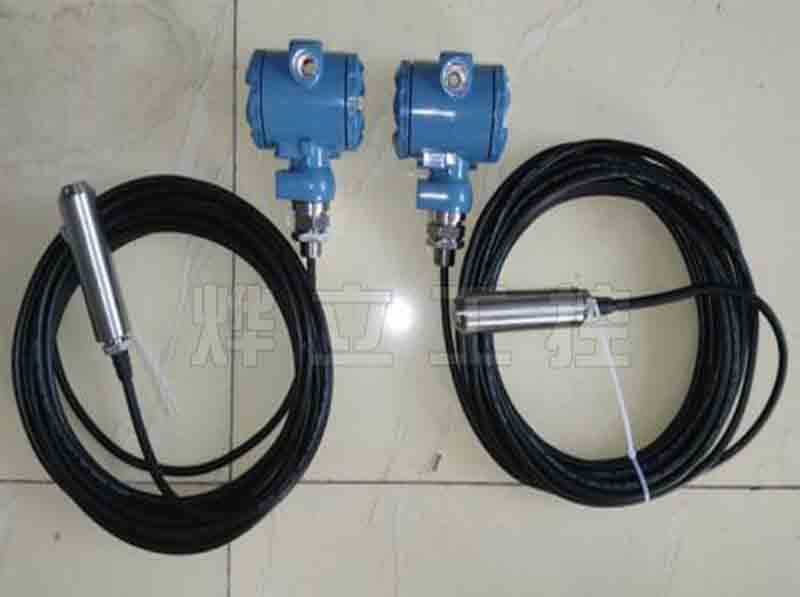

電纜式液位變送器是由高性能擴散硅壓阻式壓力傳感器作為測量原件,把與液位深度成正比的液體靜態壓力準確測量出來,經過信號調理電路轉換成標準(電壓或電壓)信號輸出,建立起輸出信號與液位深度的線性對應關系,實現對液體深度的測量。產品精度高、體積小,直接投入液體中,即可測量出變送器末端到液面的液體高度,使用方便。適用于石油、化工、電廠、城市供水、水文勘探領域的液位測量與控制。經長期老化穩定篩選,產品性能穩定可靠,能夠適用應用于環境惡劣的露天現場,同時能夠現場液位顯示,零點,滿程遷移。
