防爆電磁流量計

來源：燁立工控作者：小楊點擊數：次時間：2025-02-14

YEH-LDBE一體式防爆電磁流量計是我公司采用國內外zui先進技術研制開發的全智能型電磁流量計，其全中文電磁轉換器內核采用高速中央處理器。燁立電磁流量計廠家排名靠前，電磁流量計報價優惠，使客戶“買的放心，用的省心，服務稱心”是我公司的宗旨。由于電磁流量計有其獨特的優點，因此被廣泛用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中，用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。

檢驗報告
產品名稱：	防爆電磁流量計
型號規格：	YEH-LDBE-50
委托單位：	杭州燁立科技有限公司
檢驗類別：	型式檢驗

煤炭科學技術研究院有限公司檢測中心(原煤炭科學研究總院檢測中心)(國家安全生產北京礦山井巷設備與礦用油品檢測檢驗中心)

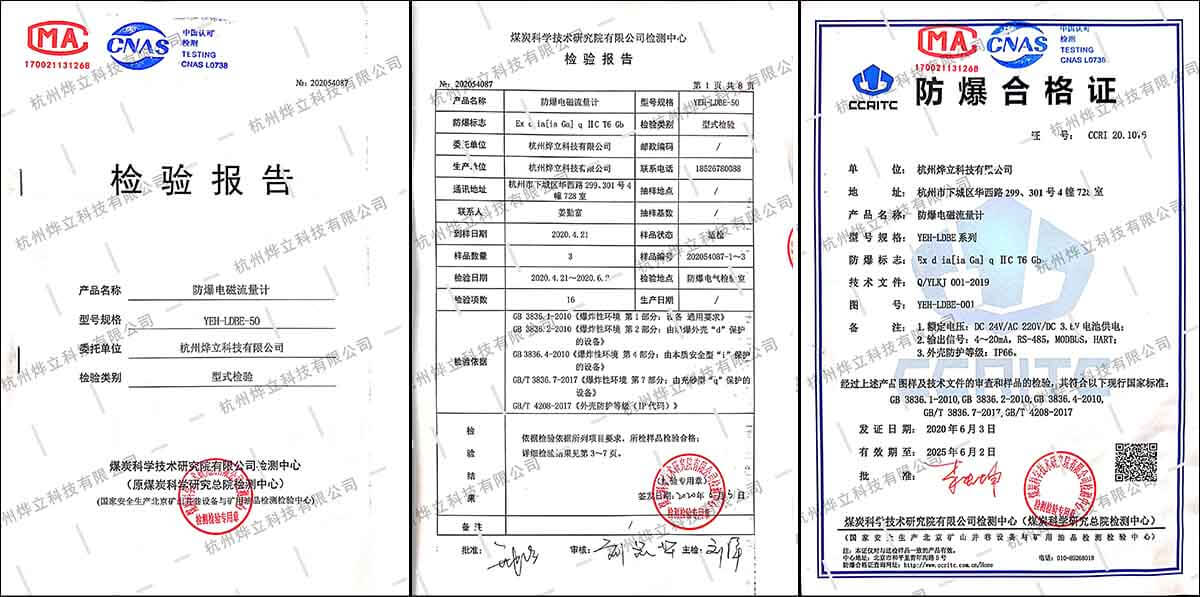

（電磁流量計防爆合格證，注：檢測報告詳見下方 “附件1、附件2”）

1、燁立防爆電磁流量計產品特點：
▲管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
▲測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
▲在現場可根據用戶實際需要在線修改量程。
▲高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
▲具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。
■ 特殊功能
掉電時間記錄功能，自動記錄儀表系統電源間斷時間，補算漏計流量；
小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制；
紅外手持操作鍵盤，遠距離非接觸操作轉換器所有功能。
電磁流量計實物圖現場安裝

1.3 主要技術參數

口徑	DN4 - DN1200
精度	±0.5%、±1.0%
電極材料	316、316L、Hb、Hc、Ti、Ta、Pt
內襯材料	聚氯丁橡膠、聚氯酯橡膠、聚四氟乙烯（F4）、F46、PFA、PE
介質	導電性液體（含固液兩相）
測量誤差	±0.5%、±1.0%流量（按口徑分）
介質電導率	>5us/cm（水>20us/cm）
流速范圍	0.3-10.0m/s（流量單位可選）
連接法蘭	HG20592-97、GB9112-2000、DIN、ANSI、JIS
介質溫度	-25℃至+80℃（橡膠襯里65℃）
額定電壓	0.6MPa-4.0MPa（更高壓力可定做）
輸出信號	4~20mA電流輸出、0-5KHz頻率/脈沖輸出
防護等級	IP65，IP67，IP68（分體）
網絡功能	MODBUS、RS-232、RS-485、HART通訊接口
應用	酸、堿、給排水、食品、紙漿等
顯示	流量、正反累積流量、正反累積量差、百分比、空管比、流速
語言	中文/英文
供電電源	220VAC、24VDC
組裝形式	一體式、分體式
安裝方式	法蘭式、夾持式
防爆等級	Ex d ia[ia Ga] q IIC T6 Gb

二、安裝
管路設計：管路設計時應考慮下面幾個方面：
（a）盡量避開鐵磁性物體及具有強電磁場的設備，以免磁場影響傳感器工作磁場和流量信號。
（b）應盡量安裝在干燥通風、便于檢修之處，不宜在潮濕、積水地方安裝。
（c）盡量避免日曬雨淋，環境溫度不高于50℃。
（d）傳感器應安裝在水泵后端，決不能在抽吸側安裝，閥門安裝在流量計下游。

流量計安裝方法：
（a）流量計通常水平安裝，兩電極的軸線應處于同一水平位置。
（b）為防止出現負壓，電磁流量計的高度應低于管道的高度，或在流量計的下游側保證有一定的背壓。
（c）流量計測量內徑與管道內徑不一致時，管道內徑應大于流量計的內徑，并在它們之間加裝圓錐角不大于15°和縮管和擴管。
（d）測量液固兩相液體的流量計zui佳位置為垂直安裝，流向自下而上。
（e）為了改善渦流與流場畸變的影響，流量計安裝前、后直管段長度有一定的要求。否則會影響測量精度。
電磁流量計安裝方法示意圖

流量計安裝時對直管段要求如下表所示：

管道安裝類型	前后直管段要求
管道安裝類型	前直管段（L1）	后直管段（L2）
水平管	5D	3D
彎管	5D	3D
擴口管	10D	5D
閥門下游	10D	5D
收縮管	10D	5D
泵下游	15D	5D
混合液	30D	5D

注：表中D為管道內徑。

2.3 外形尺寸
防爆電磁流量計的安裝方式有法蘭式和夾持式兩種方式。
法蘭式電磁流量計外形及安裝尺寸

口徑	公稱壓力（MPa）	外形尺寸			連接尺寸
口徑	公稱壓力（MPa）	L	H	D	K	n-φ
10	4.0	200	275	90	60	4×14
15	4.0	200	280	95	65	4×14
20	4.0	200	290	105	75	4×14
25	4.0	200	300	115	85	4×14
32	4.0	200	325	140	100	4×18
40	4.0	200	335	150	110	4×18
50	4.0	200	350	165	125	4×18
65	1.6	250	370	185	145	4×18
80	1.6	250	385	200	160	8×18
100	1.6	250	405	220	180	8x18
125	1.6	250	435	250	210	8x18
150	1.6	300	465	285	240	8×22
200	1.6	350	520	340	295	8×22
250	1.6	450	575	395	350	12×23
300	1.6	500	630	445	400	12×23
350	1.0	500	690	505	460	16×23
400	1.0	600	750	565	515	16×26
450	1.0	600	800	615	565	20×26
500	1.0	600	855	670	620	20×26
600	1.0	600	965	780	725	20×30
700	1.0	700	1080	895	840	24×30
800	0.6	800	1200	1015	950	24×35
900	0.6	900	1300	1115	1050	28×35
1000	0.6	1000	1415	1230	1160	28×35

夾持式電磁流量計外形及安裝尺寸

公稱通徑	外形尺寸				重理（Kg）
公稱通徑	H	A	L	φD	重理（Kg）
10	220	90	85	50	4.8
15	220	90	85	50	4.8
25	238	108	95	68	4.9
40	256	126	105	86	5.6
50	269	139	120	99	6.8
65	288	158	120	118	7.6
80	302	182	160	132	10.2
100	325	195	180	155	13.4
125	345	215	230	176	18.0
150	370	270	230	200	24.5
200	450	340	300	280	45.0

防爆電磁流量計的組裝形式有一體式和分體式兩種形式。
一體式和分體式電磁流量計

2.4電氣連接
2.4.1一體式411型電磁流量計接線方法
一體式接線端子表示含義如下：
I+：流量電流輸出 COM：電流輸出地 p+：雙向流量頻率（脈沖）輸出
COM：頻率（脈沖）輸出 AL：下限報警輸出 AH：上限報警輸出
COM：報警輸出地 FUSE：輸入電源保險絲 T1+：通訊輸入
T2-：通訊輸入 L1：電源輸入220VAC（24VDC） L2：電源輸入220VAC（24VDC）

附錄一 YEH-LDBE電磁流量計的選型
選型編碼說明：YEH-LDBE-□□□□-□□□□-□□□□-□-□□□□
A B CDEF GHIJ K L

序號	型號	規格代碼	說明
A	YEH-LDBE-J		法蘭式電磁流量計
A	YEH-LDBE-F		夾持式電磁流量計
B	傳感器口徑		DN10-2000
C	電極材料	1	0Cr18Ni14Mo2Ti（316L）
		2	Hc
		3	Hb
		4	Ti
		5	Ta
		6	Pt
		7	不銹鋼涂覆碳化鎢
		8	其他
D	傳感器與轉換器組合形式	Y	一體式
D	傳感器與轉換器組合形式	F	分體式
E	襯里材料	1	聚四氟乙烯（PTFE）
		2	聚乙烯（PE）
		3	橡膠
		4	F46（+不銹鋼網，DN50以上）
		5	PFA（+不銹鋼網，DN50以上）
		6	其他
F	公稱壓力	1	4.0MPa（DN10-50）
		2	1.6MPa（DN65-150）
		3	1.0MPa（DN200-1000）
G	電源	A	220VAC
		D	24VDC
		F	特殊
H	工作溫度	1	≤80℃
H	工作溫度	2	≤120℃
I	密封等級	1	IP65（防噴水型）
		2	IP67（防浸水型）
		3	IP68（防潛水型）
J	接地環	0	無
		1	一般
		2	帶頸
		3	保護
		4	接地電極
K	防爆等級	0	0無
K	防爆等級	1	Ex d ia[ia Ga] q IIC T6 Gb
L	zui大流量	----	（m/h）

舉例說明：現在一臺DN200口徑的電磁流量計，電極材料為不銹鋼網+PFA，轉換器與傳感器為一體型，電源為220VAC，二只接地電極，不防爆，zui大流量為400m/h。則該臺表型號是：YEH-LDBE-DN200-1112-0400

附錄二常用電極材料的耐腐蝕性能

電極材料	耐腐蝕性能
0Cr18Ni14Mo2Ti（316L） 1Cr18Ni9Ti（304）	用于工業用水、生活用水、污水、具有弱腐蝕性的介質，可廣泛用于石油、化工尿素、維尼綸等工業
不銹鋼涂覆碳化鎢	用于無腐蝕，強磨損性介質
哈氏合金B(yǎng)（He）	對沸點以下一切濃度的鹽酸有良好的耐腐蝕性，也耐硫酸，磷酸，有機酸等非氧化性酸、堿、非氧化性鹽液的腐蝕
哈氏合金C（HC）	能耐氧化性堿。如硝酸、酸或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性的鹽類。如Fu3+，Cu2+，或含其他氧化劑的腐蝕。如高于常溫的次氬酸鹽溶液、油水的腐蝕
鈦（Ti）	能耐油水、各種氯化物和次氯化鹽、氧化性酸、有機酸、堿等的腐蝕。不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕，但如果酸中含有氫化劑時，則腐蝕在為降低。
擔（Ta）	具有優良的耐腐蝕性，和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一切化學介質腐蝕。
鉑（Pt）	幾乎適用于所有化學物質，但不適用于王水和銨鹽

附錄三 電磁流量計襯里材料的選擇
應根據被測介質的腐蝕性、磨損性及溫度來選擇襯里材料。

材料	主要性能	適用范圍
聚胺脂橡膠	1.很好的耐磨性能 2.耐酸、堿性能差	<45℃測中性強磨損的煤漿、泥漿和礦漿
天然橡膠（軟橡膠）	1.有較好的彈性、耐磨性 2.耐一般的弱酸、弱堿的腐蝕	<80℃測水、污水
耐酸橡膠（硬橡膠）	1.能耐常溫下的鹽酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氫氧化鈉（鉀）的腐蝕 2.不耐強氧化劑的腐蝕	-25℃~+90℃測一般的酸、堿、鹽溶液

·介質（襯里選擇）

四氟襯里適用范圍：生活污水、工業污水、強酸強堿等（四氟目前是市場上比較常規通用的襯里）

橡膠村里適用范圍：自來水、弱酸弱堿、泥漿水、礦漿等（橡膠主要特點是耐磨，一般含使用在雜質比較多的場合）

·電極材料選擇
酸弱堿、生活污水、清水、鹽類（鹽類濃度不能太高）等可選
316L電極氧化性鹽類如FE、U等、有機酸、磷酸這類介質可選
BC電極（不可測鹽酸）

鈦電極：適用于鹽類、弱酸類、等介質不適用酸類介質

鉭電極：適用于鹽類和弱堿性介質，不適用于酸類介質

各種電極可選：幾乎所有酸堿鹽都可以用，（除王水和銨鹽外）
溫馨提示：本產品適用于非防爆場合，如需防爆產品需特殊注明

4、售后保障：
從本公司向用戶承諾，本電磁流量計供貨時所應提供的硬件、附件在材質和制造工藝上都不存在任何缺陷。從儀表購買之日起開始計算，在質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換。
售后服務電話：0571-86695413

附件1---

煤炭科學技術研究院有限公司檢測中心
檢驗報告

NO：202054087

第 1 頁共 8 頁

產品名稱	防爆電磁流量計	型號規格	YEH-LDBE-50
防爆標志	Ex d ia[ia Ga] q IIC T6 Gb	檢驗類別	型式檢驗
委托單位	杭州燁立科技有限公司	郵政編碼	/
生產單位	杭州燁立科技有限公司	聯系電話	0571-86695413
到樣日期	2020.4. 21	樣品狀態	適檢
樣品數量	3	樣品編號	2020054087-1?3
檢驗日期	2020.4.21?2020.6. 2	檢驗地點	防爆電氣檢驗室
檢驗項數	16	生產日期	/
檢驗依據	GB 3836.1-2010《爆炸性環境第1部分：設備通用要求》 GB 3836.2-2010《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》 GB 3836.4-2010《爆炸性環境第4部分：由本質安全型“i”保護的設備》 GB/T 3836. 7- 2017《爆炸性環境第7部分：由充砂型“q”保護的設備》 GB/T 4208-2017《外殼防護等級（IP代碼)》
檢驗結果	依據檢驗依據所列項目要求，所檢樣品檢驗合格；詳細檢驗結果見第3?7頁。檢驗專用章簽發日期2020年6月3日
備注	/

附件2---

防爆合格證

證號：CCRI 20.1076

單位：	杭州燁立科技有限公司
地址：	杭州市下城區華西路299、301號4幢728室
產品名稱：	防爆電磁流量計
型號規格：	YEH-LDBE系列
防爆標志：	Ex d ia[iaGa] q IIC T6 Gb
技術文件：	Q/YLKJ 001-2019
圖號：	YEH-LDBE-001
備注：	1.額定電壓：DC 24V/AC 220V/DC 3.6V電池供電; 2.輸出信號：4~20mA，RS-485，MODBUS，HART; 3.外殼防護等級：IP66。

經過上述產品圖樣及技術文件的審查和樣品的檢驗，其符合以下現行國家標準：GB 3836. 1-2010, GB 3836. 2-2010, GB 3836. 4-2010,

GB/T 3836. 7-2017, GB/T 4208-2017

發 證日期：2020 年 6 月 3 日
有效期至：2025 年 6 月 2 日

煤炭科學技術研究院有限公司檢測中心(煤炭科學研究總院檢測中心)(國家安全生產北京礦山井巷設備與礦用油品檢測檢驗中心)

注：本證僅對與送檢樣品一致的產品有效。

中心地址：北京市和平里青年溝路5號電話：010-89268018

防燥合格證查詢網址：http://www.ccritc.com.cn/Home
