附1：巴歇爾槽（馬歇爾槽Parshall）
材質
l  8mm厚的玻璃纖維不飽和聚酯復合材料（玻璃鋼）。 流量越大，相應增加壁厚。
注意事項
l  內部尺寸準確。內表面光滑、平整。
l  j的尺寸與渠道安裝有關，請用戶根據現場情況而定。
l  巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
l  巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
l  巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。（參見下圖）
l  巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。

附2：三角堰（triangular weir）
材質
l  15mm厚的玻璃纖維不飽和聚酯復合材料（玻璃鋼）。 流量越大，相應增加壁厚。
注意事項
l  三角口處的尺寸準確、緣臺平直、光滑。板面光滑、平整、無扭曲。
l  三角堰的中心線要與渠道的中心線重合。
l  j為堰板嵌入渠道墻的部分，尺寸請用戶根據現場情況而定。

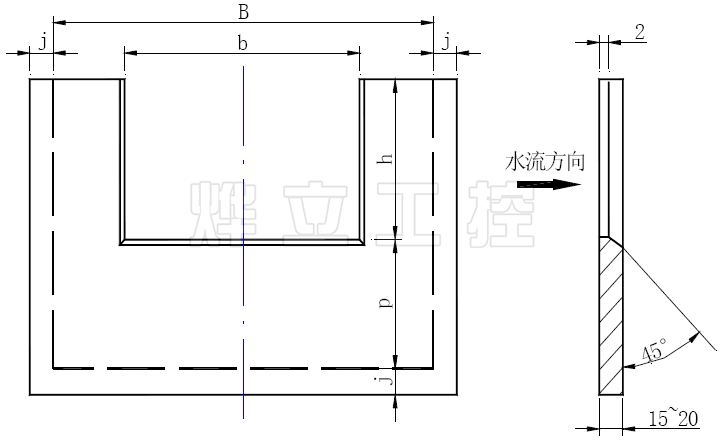

附3：矩形堰（rectangular weir）
材質
l  15～20mm厚的玻璃纖維不飽和聚酯復合材料（玻璃鋼）。 流量越大，相應增加壁厚。
注意事項
l  矩形口處的尺寸要準確、緣臺平直、光滑。板面光滑、平整、無扭曲。
l  矩形堰的中心線要與渠道的中心線重合。
l  j為堰板嵌入渠道墻的部分，尺寸請用戶根據現場情況而定。

常用超聲波明渠流量計矩形堰安裝尺寸（單位：mm）
